1. 概述：

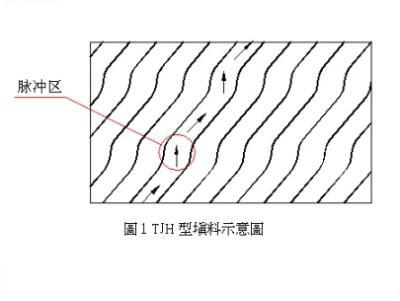

TJH型填料（脈衝規整填料，天進公司專利技術產品，ZL01 1 16076.4）的特徵在於在一盤填料內實現氣液的多次脈衝（如圖1所示），加強規整填料內氣液湍動，可大幅度提高分離效率，降低阻力。

TJH型填料根據氣體在規整流道內的運動特點，在一個填料盤高內設置了1~4個脈衝區，脈衝區的氣液流向與塔內的氣液流向相同，氣液在脈衝區為上下垂直運動。

在脈衝區，上升的氣流由傾斜上升方向漸變為垂直上升，然後又漸變為斜向上升，這種填料傾角變換過程形成了氣液兩相的一個脈衝運動。在一盤脈衝規整填料內可以根據氣液負荷的大小，在一個填料單元內實現氣液的多次脈衝運動，降低了填料層壓降，同時氣液兩相在脈衝區的湍動傳質，提高了分離效率。

2. TJH型填料的特點：

(1). 效率高。TJH型填料內氣液湍動強化傳質，顯著提高傳質效率，較普通規整填料效率可提高5%以上。

(2). 壓降低。TJH型填料內由於氣液流向的平滑過渡，有效消除了普通填料層的介面阻力，較普通規整填料壓降約降低10%。

(3). 通量大，由於有效避免了液相在填料內部的積累，較普通規整填料通量可提高30%以上。

3. TJH型填料的壓降與效率：

(1). 圖2、圖3給出了250Y板波紋填料、TJH255填料在乙苯/氯苯物系下的性能曲線。

(2). 由圖2、圖3對比實驗結果可以看出，TJH型填料與普通規整填料相比在低負荷下，效率與壓降基本相當；在較高負荷下，脈衝規整填料效率明顯高於普通規整填料，壓降明顯低於普通規整填料，即TJH型填料在提高通量的同時提高了填料效率。
